Drawings that get lost. Holes in the wrong place. “Which part is this?”Σχέδια που χάνονται. Τρύπες σε λάθος θέση. «Ποιο είναι αυτό το κομμάτι;»
Real photo · AR on the steelΠραγματική λήψη · AR πάνω στο σίδερο

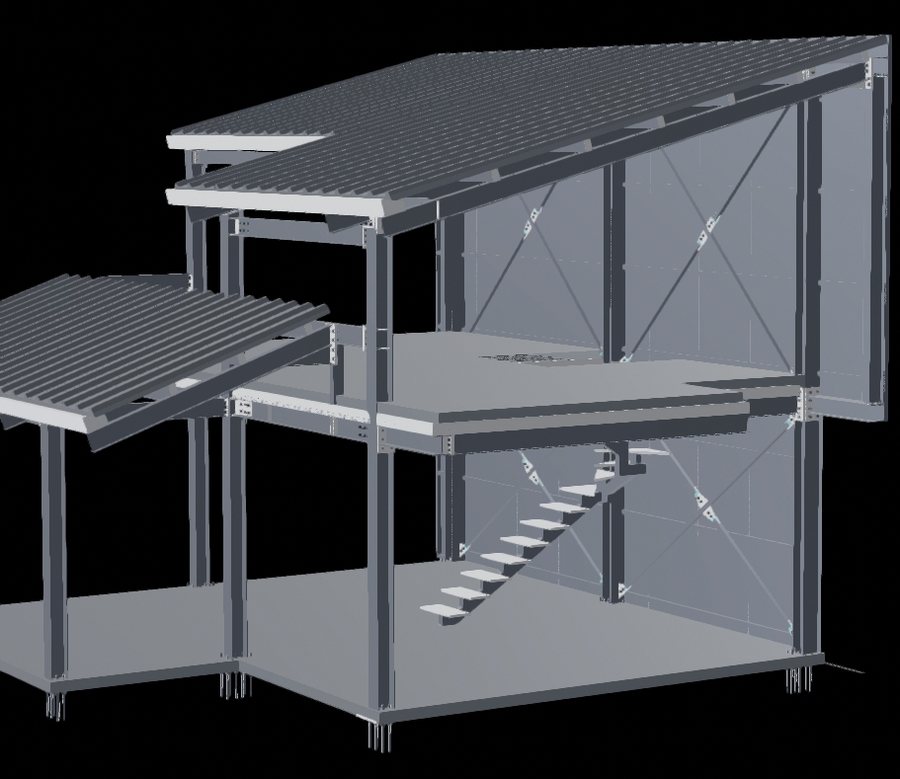

StructAR reads the IFC model and puts it on the fitter's Android phone: every part in 3D, every hole and plate with its distances, right on the steel. Scan the label and the right part opens. No headset, no paper. Το StructAR διαβάζει το μοντέλο IFC και το βάζει στο κινητό Android του μονταδόρου: κάθε κομμάτι σε 3D, κάθε τρύπα και λάμα με τις αποστάσεις της, πάνω στο σίδερο. Σκανάρεις την ετικέτα και ανοίγει το σωστό κομμάτι. Χωρίς γυαλιά, χωρίς χαρτιά.
On a live project of yours. No card, no contract.Σε δικό σας έργο που τρέχει. Χωρίς κάρτα, χωρίς δέσμευση.
Built around the questions a fitter asks at the bench: which part is this, where does this plate go, how far is this hole from the end.Φτιαγμένο γύρω από τις ερωτήσεις που κάνει ο μονταδόρος στον πάγκο: ποιο κομμάτι είναι αυτό, πού πάει αυτή η λάμα, πόσο απέχει αυτή η τρύπα από την άκρη.

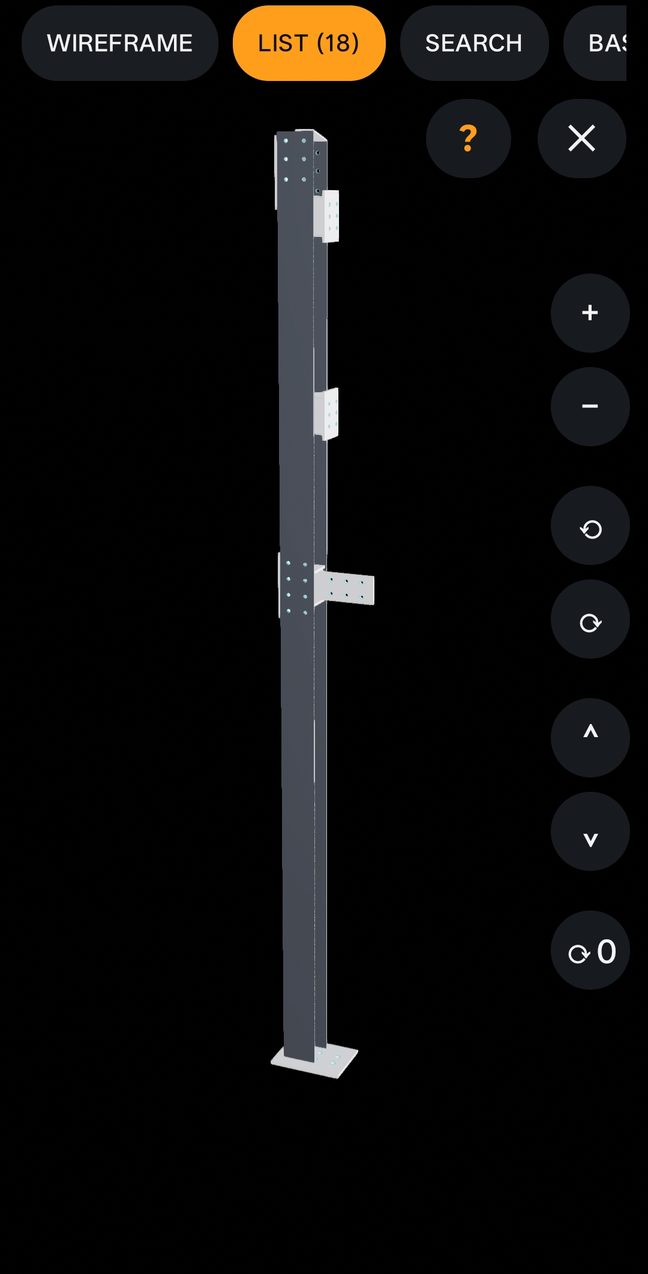

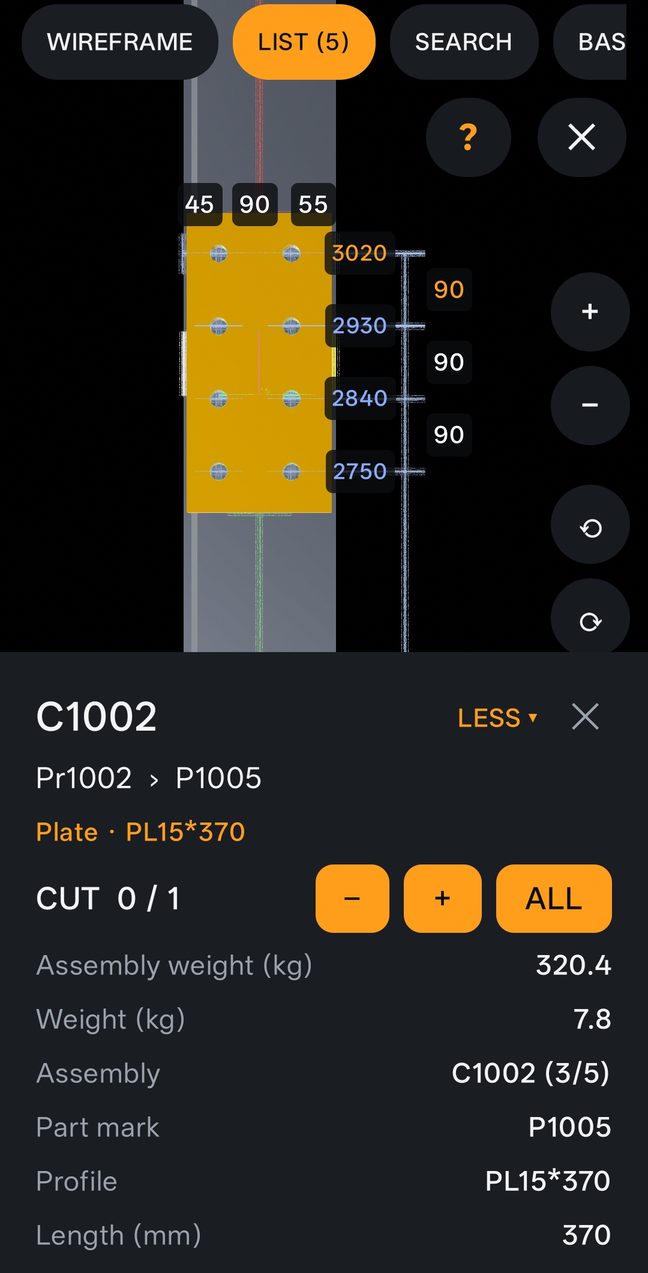

Tap any part and its card shows the assembly first (C1002), then the main part and the part, with its weight.Πατάς οποιοδήποτε κομμάτι και η κάρτα δείχνει πρώτα το συναρμολόγημα (C1002), μετά το κύριο κομμάτι και το κομμάτι, με το βάρος του.

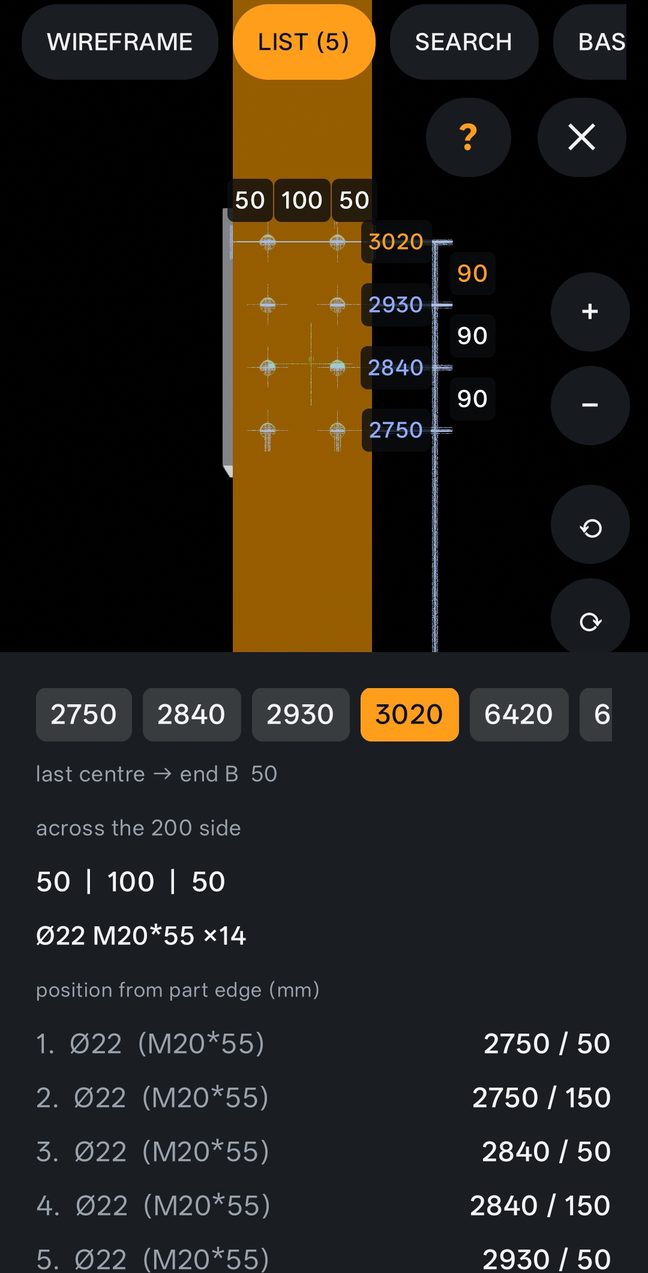

Tap a hole: the view turns square to it and shows only its chain and running totals, numbers on the dimension lines. No pile of overlapping figures.Πατάς μια τρύπα: η όψη γυρίζει κάθετα και δείχνει μόνο τη δική της αλυσίδα και τα αθροιστικά, με τα νούμερα πάνω στις γραμμές. Χωρίς νούμερα το ένα πάνω στο άλλο.

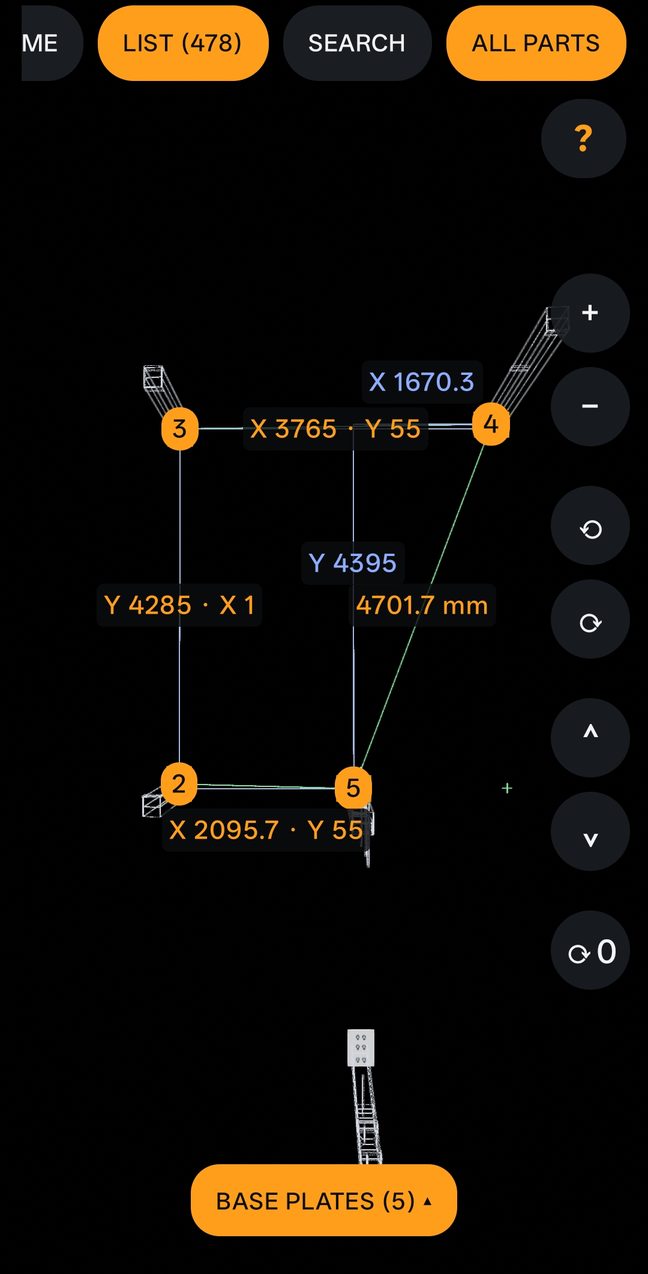

A fixed plan view of the base plates with the distances between them, ready for setting out anchors.Σταθερή κάτοψη των πλακών έδρασης με τις αποστάσεις μεταξύ τους, έτοιμη για χάραξη αγκυρίων.
Assembly, part, plate and bolt lists in Excel, and a cutting plan on 6 m or 12 m bars with the kerf you set. Bolt order lengths are rounded only if you choose to.Λίστες συναρμολογημάτων, κομματιών, λαμών και βιδών σε Excel, και πλάνο κοπής σε βέργες 6 ή 12 m με το πάχος κοπής που ορίζετε. Τα μήκη παραγγελίας βιδών στρογγυλεύονται μόνο αν το επιλέξετε.
One printed label per assembly. Anyone in the shop scans it and gets the right part in 3D.Μία τυπωμένη ετικέτα ανά συναρμολόγημα. Όποιος τη σκανάρει στο εργοστάσιο βλέπει το σωστό κομμάτι σε 3D.
When the detailer uploads a new IFC to Google Drive, the phone asks to load it and lists what changed: renamed marks, parts added or removed.Όταν ο σχεδιαστής ανεβάσει νέο IFC στο Google Drive, το κινητό ρωτά αν θα το φορτώσει και δείχνει τι άλλαξε: marks που μετονομάστηκαν, κομμάτια που μπήκαν ή βγήκαν.
Cut, fitted, welded, painted, ready: counted per drawing on the phone.Κοπή, μοντάρισμα, κόλληση, βαφή, έτοιμο: μετρημένα ανά σχέδιο στο κινητό.

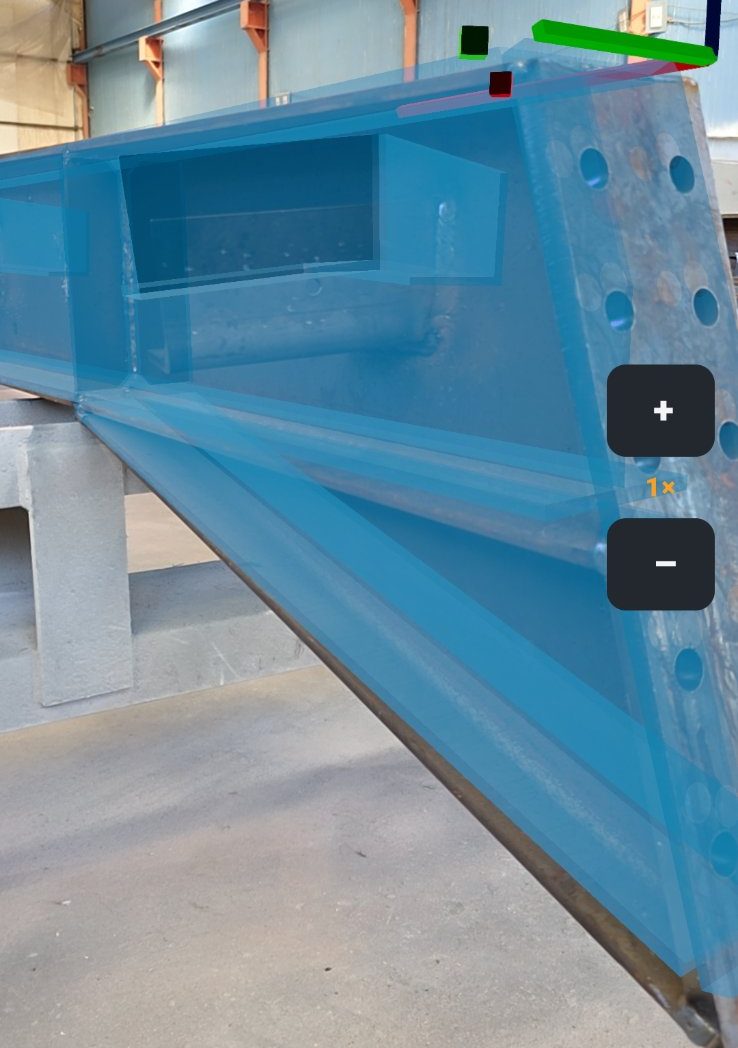

Put the shop's magnet QR on the corner of the member and press one button: the model sits on the real steel by itself, and the fitter sees where each plate and hole goes. One magnet for the whole shop; which part it is still comes from its own label. A visual aid, not a measuring tool: accuracy depends on the phone and is being measured on live projects.Βάζετε το μαγνητικό QR του εργοστασίου στη γωνία του κομματιού και πατάτε ένα κουμπί: το μοντέλο κάθεται μόνο του πάνω στο πραγματικό σίδερο και ο μονταδόρος βλέπει πού πάει κάθε λάμα και τρύπα. Ένας μαγνήτης για όλο το εργοστάσιο· ποιο κομμάτι είναι το λέει η δική του ετικέτα. Οπτική βοήθεια, όχι όργανο μέτρησης: η ακρίβεια εξαρτάται από το κινητό και μετριέται σε πραγματικά έργα.
No new software in the office. The detailer keeps working as before.Κανένα νέο πρόγραμμα στο γραφείο. Ο σχεδιαστής δουλεύει όπως πριν.
From your design software, into a Google Drive folder.Από το πρόγραμμα σχεδίασης, σε φάκελο του Google Drive.
StructAR builds the 3D, the lists and the labels on the phone.Το StructAR φτιάχνει το 3D, τις λίστες και τις ετικέτες μέσα στο κινητό.
Print the labels, stick them on the steel, scan to open each part.Τυπώνετε τις ετικέτες, τις κολλάτε στο σίδερο, σκανάρετε και ανοίγει το κομμάτι.
The fitter does not search a drawing. Tap a plate or a hole and only its dimensions appear, in colour, on the steel and in the part card. Example values.Ο μονταδόρος δεν ψάχνει στο σχέδιο. Πατάει μια λάμα ή μια τρύπα και εμφανίζονται μόνο οι δικές της διαστάσεις, με χρώμα, πάνω στο σίδερο και στην καρτέλα του κομματιού. Τα νούμερα είναι παράδειγμα.
The lists leave the phone and go to a web page for the office computer that only the owner signs in to. Planned in this order:Οι λίστες βγαίνουν από το κινητό και πάνε σε ιστοσελίδα για τον υπολογιστή του γραφείου, όπου μπαίνει μόνο ο ιδιοκτήτης. Σχεδιάζεται με αυτή τη σειρά:
For every part and every stage (cutting, fitting, welding, painting) you see when it started, when it finished and who did it. From that: how long each stage takes per project, hours per tonne for your next quote, and where work waits.Για κάθε κομμάτι και κάθε στάδιο (κοπή, μοντάρισμα, κόλληση, βαφή) βλέπετε πότε ξεκίνησε, πότε τελείωσε και ποιος το έκανε. Από αυτά: πόσο κρατάει κάθε στάδιο ανά έργο, ώρες ανά τόνο για την επόμενη προσφορά, και πού περιμένει η δουλειά.
| StageΣτάδιο | StartΈναρξη | EndΤέλος | ByΑπό |
|---|---|---|---|
| CuttingΚοπή | MonΔευ 07:42 | 07:58 | NikosΝίκος |
| FittingΜοντάρισμα | MonΔευ 09:10 | 10:25 | GiorgosΓιώργος |
| WeldingΚόλληση | MonΔευ 11:05 | 13:40 | PetrosΠέτρος |
| PaintingΒαφή | TueΤρι 08:15 | 08:50 | KostasΚώστας |
Receive against the supplier's delivery note or the list you expect. Each bar and sheet gets a printed label with grade, heat number and shelf, so every offcut traces back to its order. Bolts and paint too, with paint litres estimated from the model.Παραλαβή με βάση το δελτίο του εμπόρου ή τη λίστα που περιμένετε. Κάθε βέργα και φύλλο παίρνει τυπωμένη ετικέτα με ποιότητα, αριθμό χύτευσης και ράφι, ώστε κάθε ρετάλι να ξέρει από ποια παραγγελία προέρχεται. Επίσης βίδες και μπογιές, με τα λίτρα υπολογισμένα από το μοντέλο.
Bars nested with your saw kerf, using stock and offcuts first, in the order they are cut, with a 3D view of each bar showing holes and mitres. Plates: an estimated layout and a DXF package for your plasma. Confirming a cut updates the stock.Εμφώλευση βεργών με το πάχος κοπής του πριονιού σας, πρώτα από απόθεμα και ρετάλια, με τη σειρά των κοπών και 3D κάθε βέργας με τρύπες και φάλτσα. Λαμαρίνες: εκτίμηση διάταξης και πακέτο DXF για την πλάσμα. Η επιβεβαίωση κοπής ενημερώνει την αποθήκη.
When stock is short, the platform lists what to buy. Each supplier is set up with the profiles and grades they carry; pick from the lists (profiles, plates, panels, bolts, welding wire, paint) and ask several suppliers for a price at once. Their prices sit side by side, line by line, so you order each item from the cheapest.Όταν δεν φτάνει το απόθεμα, η πλατφόρμα βγάζει τι πρέπει να αγοραστεί. Κάθε έμπορος έχει τα προφίλ και τις ποιότητες που διαθέτει· διαλέγετε από τις λίστες (προφίλ, λαμαρίνες, πάνελ, βίδες, σύρμα, μπογιές) και ζητάτε τιμή από πολλούς εμπόρους μαζί. Οι τιμές τους μπαίνουν δίπλα-δίπλα, γραμμή προς γραμμή, και παραγγέλνετε κάθε είδος από τον φθηνότερο.
An annual licence, set up for the people who actually work on your steel.Ετήσια άδεια, στημένη για τους ανθρώπους που δουλεύουν πραγματικά το σίδερό σας.
Tell us how many people work in the shop and which design software you use. Start with a free pilot on a live project.Πείτε μας πόσοι δουλεύουν στο εργοστάσιο και ποιο πρόγραμμα σχεδίασης χρησιμοποιείτε. Ξεκινήστε με δωρεάν δοκιμή σε έργο που τρέχει.
StructAR was built by a steel fabrication foreman: CNC, fitting, welding, cranes. It does the things that cost time in the shop: finding the right part, the position of every plate and hole, and knowing when the model changed.Το StructAR το έφτιαξε εργοδηγός μεταλλικών κατασκευών: CNC, μοντάρισμα, κόλληση, γερανοί. Κάνει όσα τρώνε χρόνο στο εργοστάσιο: να βρεις το σωστό κομμάτι, πού πάει κάθε λάμα και κάθε τρύπα, και πότε άλλαξε το μοντέλο.
It started with one building. I designed a steel house for someone who had never built in steel, and made the app so he could build it from his phone: every part, every plate, every hole, without reading a drawing.Ξεκίνησε από ένα κτίριο. Σχεδίασα ένα μεταλλικό σπίτι για κάποιον που δεν είχε δουλέψει ποτέ με μέταλλο, και έφτιαξα την εφαρμογή για να μπορέσει να το χτίσει από το κινητό του: κάθε κομμάτι, κάθε λάμα, κάθε τρύπα, χωρίς να διαβάζει σχέδιο.
Your model stays with you. Today the IFC file is read on the phone and is not uploaded anywhere.Το μοντέλο σας μένει σε εσάς. Σήμερα το αρχείο IFC διαβάζεται στο κινητό και δεν ανεβαίνει πουθενά.
What fabricators ask us most.Όσα μας ρωτούν πιο συχνά.
No. StructAR runs on ordinary Android phones and tablets. For the QR labels you need a printer; a label printer makes it easier.Όχι. Το StructAR τρέχει σε κανονικά κινητά και tablet Android. Για τις ετικέτες QR χρειάζεστε εκτυπωτή· ένας εκτυπωτής ετικετών το κάνει πιο εύκολο.
It reads IFC4 and IFC2x3. It has been tested on IFC files from Tekla Structures. If you use other software, send us one of your IFC files and we will check it before the pilot.Διαβάζει IFC4 και IFC2x3. Έχει δοκιμαστεί σε αρχεία IFC από Tekla Structures. Αν χρησιμοποιείτε άλλο πρόγραμμα, στείλτε μας ένα δικό σας IFC να το ελέγξουμε πριν τη δοκιμή.
The AR is a visual aid to see where parts go. It depends on the phone's camera and sensors, and some phones hold the model better than others. The dimensions in the 3D cards and lists come straight from the model.Το AR είναι οπτική βοήθεια για να δείτε πού πάνε τα κομμάτια. Εξαρτάται από την κάμερα και τους αισθητήρες του κινητού, και κάποια κινητά κρατούν το μοντέλο καλύτερα από άλλα. Οι διαστάσεις στις κάρτες 3D και στις λίστες βγαίνουν κατευθείαν από το μοντέλο.
Not today. The IFC is read on the phone. When the owner's platform launches, production data will be stored on servers in the EU, and only your company will see it.Όχι σήμερα. Το IFC διαβάζεται στο κινητό. Όταν ξεκινήσει η πλατφόρμα του ιδιοκτήτη, τα στοιχεία παραγωγής θα αποθηκεύονται σε servers στην ΕΕ και θα τα βλέπει μόνο η εταιρεία σας.
Not yet. StructAR is Android only for now. Tell us if your shop uses iPhones.Όχι ακόμα. Προς το παρόν το StructAR είναι μόνο για Android. Πείτε μας αν το εργοστάσιό σας χρησιμοποιεί iPhone.
Yes. The model is read on the phone, so the 3D, lists and labels work offline. The phone needs internet about once a week to check the licence, and to load a new IFC from Google Drive.Ναι. Το μοντέλο διαβάζεται στο κινητό, οπότε 3D, λίστες και ετικέτες δουλεύουν χωρίς internet. Το κινητό χρειάζεται internet περίπου μία φορά την εβδομάδα για τον έλεγχο της άδειας, και για να φορτώσει νέο IFC από το Google Drive.
Up to 10 phones in one shop, each set up for a named person. Extra phones and a second site are quoted separately.Έως 10 κινητά σε ένα εργοστάσιο, το καθένα για συγκεκριμένο άτομο. Επιπλέον κινητά και δεύτερο εργοστάσιο κοστολογούνται χωριστά.
Tell us and we move that licence to the new phone or person. The old phone stops working with it.Μας ενημερώνετε και μεταφέρουμε την άδεια στο νέο κινητό ή άτομο. Το παλιό κινητό σταματά να τη χρησιμοποιεί.
See Data deletion: what we keep, and how to ask us to delete it.Δείτε τη σελίδα Διαγραφή δεδομένων: τι κρατάμε και πώς μας ζητάτε να το διαγράψουμε.
If it helped, you continue with an annual licence for your shop. If not, the app stops working on your phones and you owe nothing.Αν βοήθησε, συνεχίζετε με ετήσια άδεια για το εργοστάσιό σας. Αν όχι, η εφαρμογή σταματά στα κινητά σας και δεν χρωστάτε τίποτα.
For quotes, the platform, or anything else, write to the same address.Για προσφορά, για την πλατφόρμα ή για οτιδήποτε άλλο, γράψτε στην ίδια διεύθυνση.
